SM16-202D-N

16点,负载侧 独立Common型

产品说明

适用于60V以下,额定电流2.7A以下负载的控制系统。
DC4~30V输入的电压,在5V,12V,24V的系统里适用。
微型无触点继电器模组,适用于开闭频率高、要求响应速
度快的系统。
采用LED Lamp动作指示,各输入输出端状态一目了然。
外壳密封结构,可防止PCB因外露引起氧化及金属粉尘附
着而造成短路、错误动作等安全隐患

一、详细规格



型号选定

Model 装置Relay IO点数 Coil额定
电压
Common Interface   产品尺寸 固定方法
Coil侧 Contact侧 Coil侧   Contact侧
SM16-202D-N PANASONIC
AQZ202D
16Point
(1a*16)
5~24V DC NPN +COM 独立Com.
(内置8P短接排)
MlL-C-83503 20Pin Screw端子模块7.62mmPitch
34Pole
143.6*70.0 DIN Rail
(Channel)
SM16-202D-P PNP -COM


一般规格

项目 AQZ202D
输入 输入电压 30V
反向电压 5V
功率 300mW
动作 标准 1.4V
最大 4V
停止 最小 0.8V
标准 1.3V
输出负荷电压(峰值 AC) 60V
负载电流(峰值 AC) 2.7A
最大负载电流 9.0A
功耗 1.6W
Transper
特点
开关速度 启动时间 标准 5.8ms
最大 10.0ms
关闭时间 最小 0.2ms
标准 3.0ms
总功耗 1.6W
耐电压 2500V AC
产地 JAPAN


材质

保护外壳 Modified PPO
透明盖 Polycarbonate
线路板 Epoxy 1.6t/2oz
最大适用线径1.25mm²/MAX
端子螺丝 M3×8L
螺丝扭矩1.2N·m(12Kgf·cm)
温度范围-10~+50

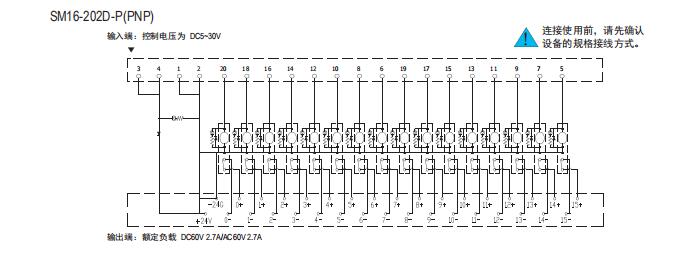

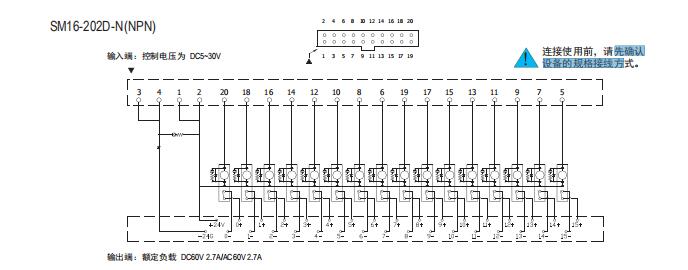

二、电路图




三、外观&平面图

四、产品应用
